如何调整【数控切割机】道轨距离与基准

作者:腾特科技 来源:浙江数控切割机厂家 时间:2022-10-28 13:28:26 点击:967次

导读:有关数控切割机,不论是激光、等离子、火焰,都必须要做好相应的轨道调整,使之更好的满足工作状态,才能发挥更高的切割效率。下面浙江腾特科技就如何调整导轨,与大家分享一下数控切割机导轨如何调整:浙江数控切割机哪家好?台州腾特科技如何调整数控切割机轨道 图一1.用压板压紧端头主副导轨各一根,

  有关数控切割机,不论是激光、等离子、火焰,都必须要做好相应的轨道调整,使之更好的满足工作状态,才能发挥更高的切割效率。下面浙江腾特科技就如何调整导轨,与大家分享一下数控切割机导轨如何调整:浙江数控切割机哪家好?台州腾特科技

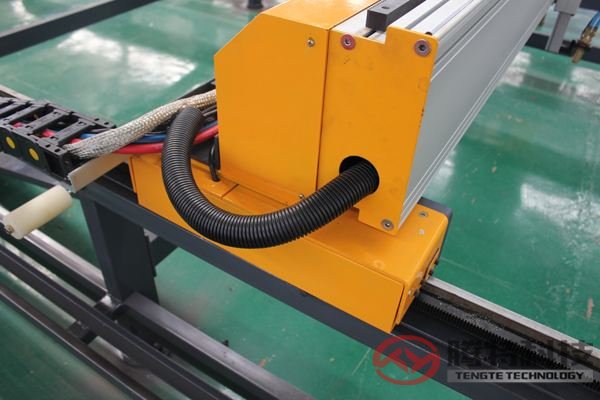

如何调整数控切割机轨道 图一

如何调整数控切割机轨道 图一


  1.用压板压紧端头主副导轨各一根,以此作为调节导轨纵向、横向水平度、主副导轨平面度、主副导轨间距的基础,导轨的直线度以钢丝与导轨侧面之标准距离为基准。


  2.逐一调整每根主导轨两端面与标准钢丝的距离为标准距离,测量工具为调销和塞尺。


  3.用气泡平仪来调节导轨的横向和纵向水平度,以导轨的一端向另一端逐步校准,然后量两根导轨的接头处,也应保证水平。


  4.主副导轨校准合格后,应小心地紧上导轨间连接螺栓,并用压板压紧导轨,同时应仔细检查导轨各部不得移动和变形,导轨接头处水平面和侧面应平滑。


  5.导轨的两端拉紧0.5/1000mm的标准钢丝,并调节导轨两垫板上的调整螺钉,使导轨两端侧面与标准钢丝的距离为一定值,并以此距离作为标准距离。


  6.用20N拉力,拉伸精度为0.5/1000mm钢卷尺测量两端主副导轨之间的距离应为机床的跨距,否则应用调整钢丝对导轨加以调整,同时调整钢丝保证标准距离不变。


  7.用精度为0.1/1000mm经纬仪测量两端主导轨与副导轨的平面度,并用导轨上调高螺栓调节,使两端主副导轨的平面度不大于0.5mm。


如何调整数控切割机轨道距离与基准

如何调整数控切割机轨道距离与基准 图二


  总结:以上就是浙江腾特科技整理的有关《如何调整数控切割机轨道距离与基准》的详细内容,希望对朋友们有所帮助,如需了解更多数控切割机调教方法,请收藏本站及时关注本站更新。【www.tengte.net】
