简述:【等离子切割】割缝处理方式

作者:腾特科技 来源:浙江数控切割机厂家 时间:2022-10-28 13:27:11 点击:88次

导读:今天,浙江台州的腾特科技小编为朋友们简单说说等离子切割割缝的话题,这也是一个十分重要的情况,不了解割缝就不能彻底理解等离子切割机的操作要领。下面是详细内容:数控等离子切割机是使用等离子弧贯穿资料面到达切割作用,考虑到等离子弧的形状及资料贯穿过程,等离子弧往往自切断的上部较下部切去较多的金属,

  今天,浙江台州的腾特科技小编为朋友们简单说说等离子切割割缝的话题,这也是一个十分重要的情况,不了解割缝就不能彻底理解等离子切割机的操作要领。下面是详细内容:

  数控等离子切割机是使用等离子弧贯穿资料面到达切割作用,考虑到等离子弧的形状及资料贯穿过程,等离子弧往往自切断的上部较下部切去较多的金属,使切断端面略微歪斜,上部边际通常呈方形,但有时稍呈圆形。这里可能会致使的问题是切割束流形成的两个切割面在切断上缘的间隔。在切断上缘熔化的情况下,紧靠熔化层下两切割面的间隔出现异常。


等离子切割割缝

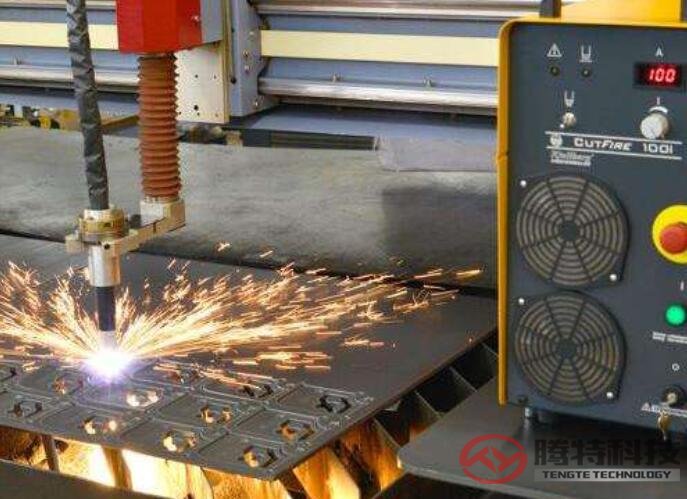

等离子切割割缝 图一


  等离子弧切割的切断宽度比氧气乙炔切割的切断宽度宽1.5~2倍,随板厚添加,切断宽度也添加。对板厚在25mm以下的不锈钢或铝,可用小电流等离子弧切割,切断的平直度是很高的,特别是切割厚度8mm以下的板材,能够切出小的锋芒,乃至不需加工就可直接进行焊接,这是大电流等离子弧切割难以得到的。这对薄板不规矩曲线下料和切割非规矩孔供给了便利。


  切割面平面度是指所测部位切割面上的最高点和最低点、按切割面倾角方向所作两条平行线的距离。



等离子切割割缝

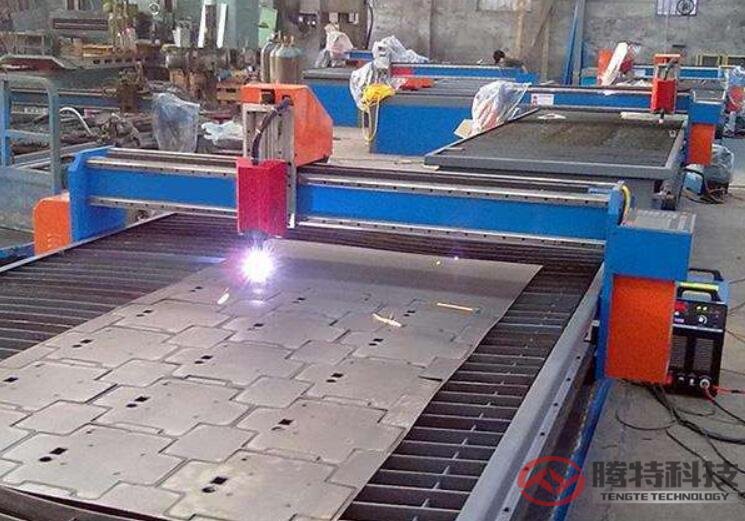

等离子切割割缝 图二


  等离子弧切断外表存在约0.25~3.80mm厚的熔化层,但切断外表化学成分没有改动。如切割含Mg5%的铝合金时,虽有0.25mm厚的熔化层,但成分未变,也未出现有氧化物。若用切割外表直接进行焊接也能够得到细密的焊缝。切割不锈钢时,因为受热区很快经过649℃的临界温度,使碳化铬不会沿晶界分出。因而,数控等离子切割机用等离子弧切割不锈钢是不会影响它的耐腐蚀性的。


  关于割缝补偿量的大小,最后还需要考虑割缝大小及后续加工所需预留量。需要综合考虑切割方式、切割厚度以及切割速度,一般来说,火焰切割针对10mm以上资料和数控等离子切割机针对6mm以内资料,选择适宜速度前提下,其割缝宽度约在2mm左右,其弥补量可以在1-2mm较为合适。


  其顺序的先后也是存在一定讲究的总体来说,首先是对切割轨迹线的顺序及方向安排。存在内外轮廓切割的零件图形与只存在外轮廓切割的零件图形在轨迹行走方向是存在区别的关于这个切割方向的设定主要根据板面保管局部来决定;另外如果板面存在多零件的切割下料。为了减少热变形等因素的影响,板面切割顺序依照先小后大、先里后外的顺序统一布置。


  所有线段都是实际零件的轮廓线,其实是切割辅助线的设计。一个待切割零件的图形如果单从切割角度来说。为了使切割下来的零件满足图纸要求,需要在原来图形的基础上,添加有关切割工艺的辅助线,如给出起火点位置、切割的顺序等,因此,需对惯例图形进行切割工艺制作,类似切割引线等辅助线的设计往往根据需要保存的局部来安排。


  切割零件的内外轮廓轨迹处置对于最终的切割质量将发生直接影响,以数控等离子切割机的工作方式来看。一般所说的切割工艺处置正是基于数控割炬行走方式设定的最优路线。


等离子切割割缝 图三

等离子切割割缝 图三

  总结:以上就是浙江等离子数控切割机厂家 - 腾特科技整理的有关《简述:【等离子切割】割缝处理方式》的基本内容,希望对朋友们有所帮助。如需了解更多有关等离子切割机的其他信息,请收藏本站及时关注本站更新。【www.tengte.net】
