数控等离子切割机烟尘排除方案及烟尘净化系统

作者:腾特科技 来源:本站 时间:2022-10-27 12:43:14 点击:30次

导读:有关切割机厂家经常会感到头痛的就是设备在作业过程中会产生大量的烟尘。今天,浙江腾特科技的厂家技术顾问就来和朋友们说说数控等离子切割机烟尘排除方案及烟尘净化系统,详情如下:

  有关切割机厂家经常会感到头痛的就是设备在作业过程中会产生大量的烟尘。今天,浙江腾特科技的厂家技术顾问就来和朋友们说说数控等离子切割机烟尘排除方案及烟尘净化系统,详情如下:

  数控等离子切割机烟尘排除方案


等离子切割机


  而对机械加工及相关行业的节能减排要求也提出了更高要求,而这些年来国内的制造业呈现快速增长态势,钢板切割加工量急剧上升,人们迫切期望最大限度地提高切割加工的效率,因此在切割速度、切割质量、缩短上下换板时间等方面存在优点的数控等离子切割机已逐渐成为一种潮流。

  数控等离子切割机常采用干式处理方式或湿式处理方式来对加工时产生的粉尘进行除尘。对于大多数以往缺乏这方面实际经验的新用户而言,在生产中究竟选用上述哪一种方式更为合适,可谓仁者见仁、智者见智,很难给出一个标准的评判。

  干式处理方式(干式切割)就是为切割工作平台增加一套烟尘捕集装置,并把捕集到的烟尘直接输送到烟尘过滤净化设备,綷-过处理达标后再予以排放。等离子切割产生的烟尘基本上形成于工件切口的下方,因此抽气式负压切割平台成为了目前最常见的烟尘捕集装置。为了节省设备投资和提高抽风效率,即以较小的吸风量达到较高的烟尘采集量——只对正处于切割过程中的区域进行吸尘处理,因此切割平台沿切割机主导轨方向会被分割成(均匀的)密闭小区域,旁侧开有出风口。吸风口的工作形式有侧吸式移动吸风口及吸尘室侧壁阀门式吸风口之分。其中,前者因结构简单、工作可靠及除尘效果较好而被普遍采用。

  所谓湿式处理方式(湿式切割),就是制作一个水床切割平台,把工件放置在水中或水面,然后在水下或紧贴水面的地方完成切割作业,用水来捕捉切割过程中产生的烟尘,从而达到净化环境的目的。




  再来简单说一下等离子切割机烟尘净化系统

等离子切割机烟尘净化系统

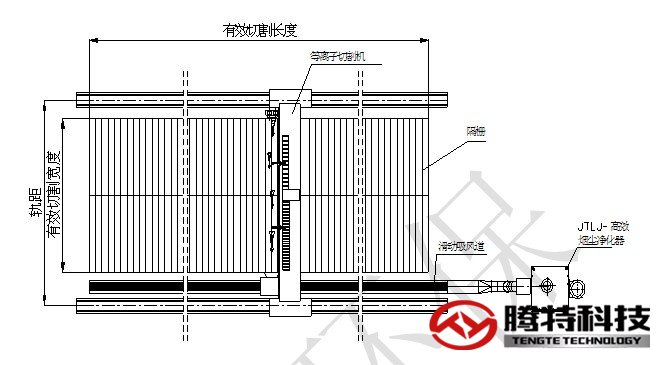

  1.侧吸式烟尘净化系统

  侧吸式烟尘净化系统采用吸风口固定在切割机龙门架上,吸风口与吸风道之间通过密封皮带密封,吸风口可随龙门架在吸风道上来回移动吸风,将切割的粉尘吸除。

  侧吸式切割台结构非常简单,客户可根据我公司提供的图纸自行加工制作。侧吸式切割台除尘效果主要靠切割台上方钢板覆盖率,通过上方被割钢板密封,使侧吸口通过抽风带动切割台内风道气流,新风从切割台风道另侧补充,带动切割时钢板下方烟尘快速流入侧吸口,通过侧吸风道最终进入净化器净化。

  侧吸式根据切割机宽度及有效切割宽度可分为吹吸式抽风净化系统和双边侧吸式抽风净化系统。

  1.1 吹吸式抽风净化系统

  1.2 双边侧吸式抽风净化系统

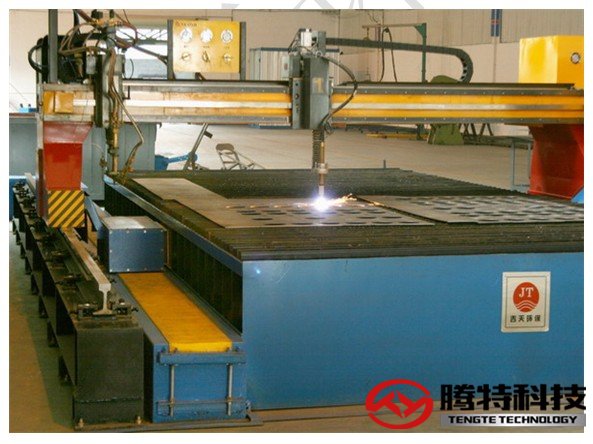

  干式抽风工作台

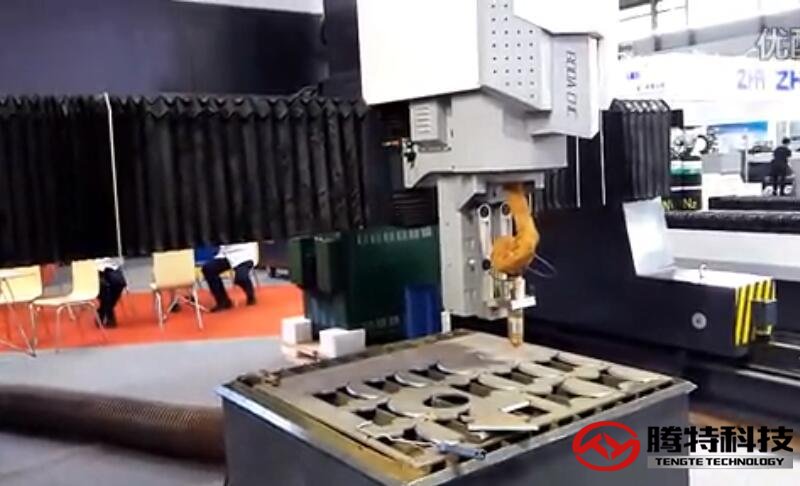

  半干式抽风工作台

  2. 下吸式烟尘净化系统

  下吸式烟尘净化系统抽风是通过下吸式抽风切割台来实现的,下吸式抽风切割台分成若干个区域,每个区域长度为500mm,每个区域设计有风门吸风,切割枪头在每个区域切割时,相应区域的风门打开抽风,将切割机的粉尘吸除。

  下吸风切割台较侧吸式切割台复杂,下吸风切割台一侧内置风道,连接每个区域的风门,当对应区域的风门开启,当切割机走到两个区域的中间时,2个区域风门同时打开进行抽风,区域内的抽风气流通过切割台内置风道进入净化器。

  下吸式根据切割机宽度及有效切割宽度可分为单边抽风净化系统和双边抽风净化系统。

  总结:以上就是浙江腾特科技整理的有关《数控等离子切割机烟尘排除方案及烟尘净化系统》的全部内容,希望对大多数切割机厂家的朋友有所帮助。想要了解更多等离子切割机信息请收藏本站,及时关注本站更新。【tengte.net】
